低電圧 YJV ケーブルのサプライヤーとして、これらのケーブルの相順序を正確に識別することは、電気システムが適切に機能することを保証するために非常に重要です。このブログ投稿では、技術者と購入者の両方にとって重要な、低電圧 YJV ケーブルの相順序を特定する方法に関する包括的なガイドを提供します。
低電圧 YJV ケーブルについて
位相シーケンスの特定を詳しく調べる前に、位相シーケンスの性質を理解することが重要です。低電圧 YJV ケーブル。 YJV ケーブルは、電力システムで送電および配電するために広く使用されています。 YJVの「YJ」は架橋ポリエチレン絶縁体を表し、優れた電気的および機械的特性を提供します。 「V」はポリ塩化ビニルのシースを表し、環境要因からの保護を提供します。低電圧 YJV ケーブルは、通常最大 0.6/1kV の定格電圧のシステムで使用するように設計されています。
位相順序を特定する理由
正しい位相シーケンスを特定することは、いくつかの理由から重要です。三相電気システムでは、相順序によってモーターの回転方向が決まります。相順序が正しくないと、モーターが間違った方向に動作し、機器の損傷や動作効率の低下につながる可能性があります。さらに、電気負荷のバランスのとれた動作には適切な相順序が不可欠であり、コンポーネントの過熱や早期故障を防ぎます。
位相順序を特定する方法
1. 目視検査
相順序を特定する最初のステップは、目視検査です。多くの低電圧 YJV ケーブルは、さまざまな位相を表すために色分けされています。標準的な三相システムの場合:
- フェーズ A は、多くの場合、黄色で表されます。
- 相 B は通常青色です。
- C 相は通常赤色です。
ただし、色分け標準は地域や特定の用途によって異なる場合があることに注意することが重要です。たとえば、一部の地域では、フェーズ B の色が黒になる場合があります。したがって、正確な色分け情報については、必ず地域の電気規定とケーブル製造元の仕様を参照してください。
ケーブルを目視検査するときは、絶縁体上のマークを探してください。一部のケーブルには、ケーブルの長さに沿って位相番号または色分けされたストライプを示すラベルが印刷されている場合があります。例えば、1x150 Xlpe YJV ケーブルは低電圧 YJV ケーブルの一種であり、相の識別に役立つ明確なマーキングが付いている場合があります。
2. 相順インジケーターの使用
相順序インジケータは、三相電気システムの相順序を決定するために設計された特殊なツールです。これは、3 つの相の相対的な電圧と位相角を比較することによって機能します。
フェーズシーケンスインジケーターの使用方法は次のとおりです。
- 安全第一：インジケーターを使用する前に、ケーブルの電源がオフになっていることを確認してください。絶縁手袋などの適切な安全具を着用してください。
- プローブを接続する: 相順インジケータの 3 つのプローブを低電圧 YJV ケーブルの 3 つの導体に接続します。通常、インジケータには、どのプローブをどの相に接続する必要があるかを示す明確なマークが付いています。
- 電源オン: プローブを接続したら、ケーブルの電源をオンにします。相順序インジケーターは、通常、ライトまたはデジタル表示を使用して相順序を表示します。インジケーターが A - B - C のシーケンスを示している場合、フェーズが正しい順序であることを意味します。 A - C - B など、異なる順序が示されている場合は、位相順序が正しくありません。
3. 電圧と電流の測定
相順インジケータが利用できない場合は、3 相の電圧と電流を測定して相順を決定することもできます。この方法では、電気原理とマルチメータまたはパワー アナライザの使用について、もう少し知識が必要です。
- 電圧を測定する: 導体の各ペア間の電圧を測定します。平衡三相システムでは、線間電圧は等しくなければなりません。電圧が大幅に異なる場合は、相順序に問題があるか、ケーブルに障害があることを示している可能性があります。
- 電流を測定する：各相の電流を測定します。平衡システムでは、3 相の電流の大きさは等しいが、位相が 120 度ずれている必要があります。クランプオン電流計を使用すると、回路を遮断することなく電流を測定できます。
電圧と電流の測定値を分析することで、相順序を決定できます。たとえば、A 相の電流が B 相より前にピークに達し、B 相が C 相より前にピークに達する場合、相順序は A - B - C になります。

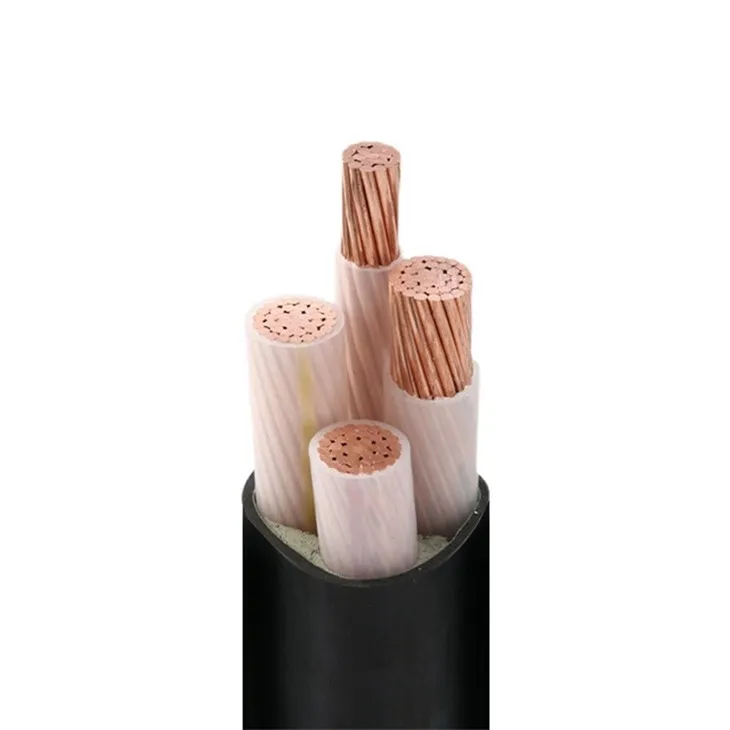

特別な考慮事項16mm 4 コア Xlpe ケーブル
16mm 4 コア Xlpe ケーブルは、一般的なタイプの低電圧 YJV ケーブルです。 4 芯ケーブルでは、3 相 (A、B、C) に 3 つの芯が使用され、4 番目の芯は中性線として使用されることがよくあります。
4 芯ケーブルの相順序を識別するときは、中性線に特に注意してください。中性線は、その色 (通常は黒または白) によって相線と簡単に区別できる必要があります。識別プロセス中にニュートラルをいずれかのフェーズと混同しないように注意してください。
結論
低電圧 YJV ケーブルの相順序を正確に識別することは、電気システムを安全かつ効率的に動作させるために不可欠です。新しい電気システムを設置する技術者であっても、購入するケーブルの品質を保証したい購入者であっても、相順序の識別方法を理解することは非常に重要です。
高品質の低電圧 YJV ケーブルをご購入の場合、または相順の識別に関する詳細情報が必要な場合は、詳細についてお気軽にお問い合わせください。当社は、お客様の電気ニーズを満たす最高の製品と技術サポートを提供することに尽力しています。
参考文献
- 電気設備ハンドブック、シュナイダーエレクトリック
- 米国電気規格 (NEC)、全米防火協会
